Механика окон

Раздвижные окна.

Раздвижные окна.jpg

Большие оконные проемы были нетипичным решением в домах нашей широты. Одна из причин — это большие теплопотери, которые были неизбежны с той технологией остекления, которая использовалась еще лет 30 назад. Кроме того, для традиционных распашных оконных конструкций потребовалось бы много свободного мета в помещении для того чтобы открыть-закрыть такую створку.

Сегодня рассмотренные выше проблемы решаются относительно просто. И название этого решения — раздвижные оконные конструкции. Именно благодаря этому техническому решению все чаще можно встретить в домах большие «французские окна», которые начинаются от пола и доходят почти до потолка.

Внешне раздвижное окно выглядит относительно просто с технической точки зрения. Но на самом деле этапу эксплуатации предшествуют сложные этапы замера, расчета и монтажа. Ведь раздвижные окна выполняют те же самые традиционные функции, что и самые обычные поворотно-откидные, но при этом принципиально отличаются от них по конструкции. В их состав входит высокоточная фурнитура, помогающая защитить помещение от непогоды, капризов природы, катаклизмов. При этом имеем очевидную экономию места в помещении.

Обязательно стоит упомянуть, о том, что использование раздвижного остекления для входных групп в дома потребует обязательной консультации со специалистом-климатотехником. Возможно, придется приложить дополнительные усилия для сохранения теплового баланса в помещении. Например, использовать «тепловую пушку».

Patio Z.

Patio Z.jpg

Еще одно техническое решение в оконной индустрии, позволяющее выполнять остекление больших проемов с минимальными запросами по свободному месту в помещении —параллельно-сдвижная фурнитура Patio Z от компании Rotto. До появления этой продукции проблематично было решить основную проблемы — большой вес оконных рам, который не выдерживала обычная поворотно-откидная фурнитура. Из-за этого приходилось дробить большие проемы на более мелкие. А это снижало эстетичность остекленного проема. Да и свободного места для поворотно-откидных окон большого размера требовалось много.

Отличительной особенностью механизма Patio Z является наличие углового переключателя. Он связан с оконной ручкой и имеет три положения: закрыть, откинуть, открыть. Соответственно путем несложных манипуляций с оконной ручкой всю конструкцию можно либо закрыть, либо открыть на проветривание, либо полностью открыть. При этом рама сдвинется вбок по направляющим. И цветы, стоящие на подоконнике не придется убирать в другое место. Впрочем, как и предметы, стоящие, например, на столе перед окном.

Управление большими рамами легко выполняется одной рукой. Механизм Patio Z выпускается в двухисполнениях для рам разных размеров и веса:

  • Облегченный вариант Patio 3150 Z — для рам с максимальным весом створки в 150 кг, размером 1,65 м по горизонтали и 2,4 м по вертикали (все размеры указываются по фальцу створки);
  • тяжелый вариант Patio 4180 Z — для рам с весом створки до 180 кг и размером до 2 м по горизонтали.

Несмотря на большие размеры и вес остекления, фурнитура Patio Z выполнена в противовзломном исполнении с цапфами и ответными планками, обеспечивая безопасность людям и ценностям, находящимся в помещении. Все потенциально опасные участки остекления надежно защищены. Высокая степень защиты подтверждается результатами лабораторных исследований.
Механизм Patio Z может быть использован в тех случаях, когда большой размер проема имеет принципиальное значение — рестораны, террасы, зимние сады, рестораны.

Поворотно-откидные окна.

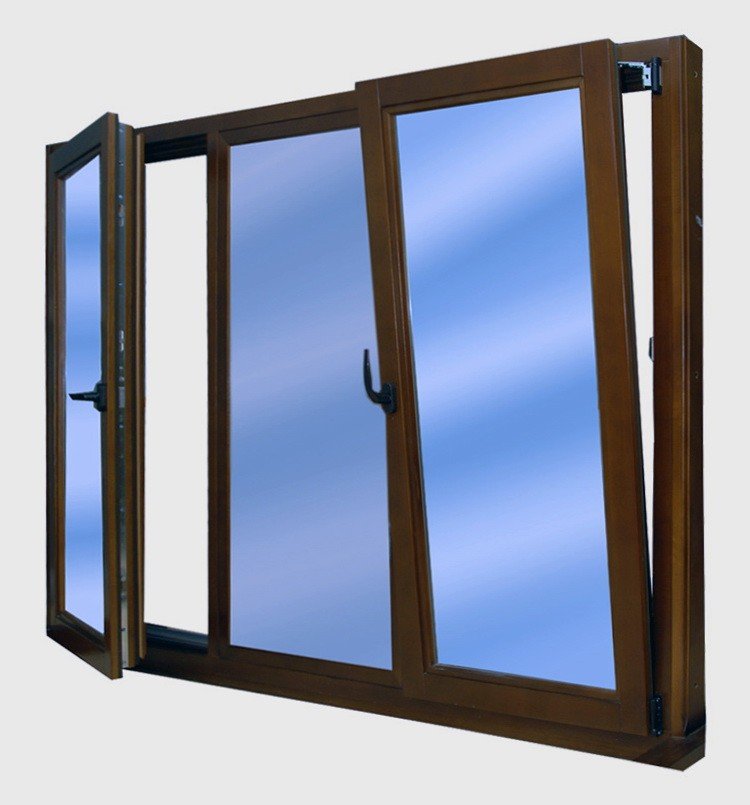

поворотно-откидные окна.jpg Поворотно-откидной механизм открывания окон — это самый распространенный на сегодняшний день вариант управления деревянным остеклением. Такие окна очень удобны не только в эксплуатации, но и в обслуживании. Одним движением руки такое окно можно либо закрыть наглухо, надежно отгородившись от уличных шума, пыли, непогоды, но и приоткрыть на проветривание или же открыть полностью во всю ширину створки. Мытье таких окон занимает совсем немного времени. Их не надо, как лет 30–40 назад, сначала раскручивать, вымывать внутри, а потом снова скручивать. К хорошему люди привыкают незаметно и очень быстро.
Но такие удобные механизмы открывания окон получили у нас широкое распространение не так давно.

До этого все окна разделялись на три группы:

1. Поворотные окна — это был самый распространенный тип. Его можно было открыть в вертикальной плоскости. Причем угол открывания составлял 180. Хотя, при условии качественного монтажа, можно было выбрать какое-то промежуточное положение. Направление открывания можно было выбрать на свое усмотрение вправо или влево. И требовался для этого минимальный набор фурнитуры.

2. Откидные окна открывались в горизонтальной плоскости и использовались, обычно как фрамуги для проветривания в верхней части оконного проема. Более востребованы были фрамуги, открывающиеся вниз, но встречались иногда и те, которые открывались вверх. Мыть такие окна было не очень удобно. Но зато можно было быть спокойным в плане безопасности. Никто через такое окно не выпадет и ничего не уронит вниз на землю.

3. Глухие окна открыть было невозможно в принципе. И проветрить помещение через них было нельзя. Так же как и помыть, находясь в помещении.

Ситуация начала меняться после того как в 1935 году немец В. Франк предложил техническое решение, позволяющее открывать окна в двух плоскостях — вертикальной и горизонтальной. Это был первый шаг к созданию поворотно-откидных окон.
Поворотно-откидной механизм позволил объединить в одной конструкции преимущества поворотных и откидных рам. При этом все управление остеклением осуществляется с помощью одной рукоятки.

Функционально весь поворотно-откидной механизм можно разделить на несколько групп:

  1. основной механизм, обеспечивающий передачу управляющего движения ручки на другие части системы;
  2. угловые передачи, реализующие передачу управляющего перемещения через угол
  3. ножничный кронштейн, обеспечивающий фиксацию открытой оконной створки в боковом положении;
  4. группа верхних петель, обеспечивающая фиксацию створки в верхней части рамы;
  5. группа нижних петель, обеспечивающая фиксацию створки в нижней части рамы;
  6. откидная опорная пластина, реализующая опору створки в положении «открыто на проветривание».

Общее количество деталей, входящих в состав поворотно-откидного механизма, составляет более сотни.
В зависимости от количества створок потребителям предлагают одностворчатые, двухстворчатые и трехстворчатые окна. Причем механизмы открывания в разных створках можно комбинировать.


Окна гармошки из дерева.

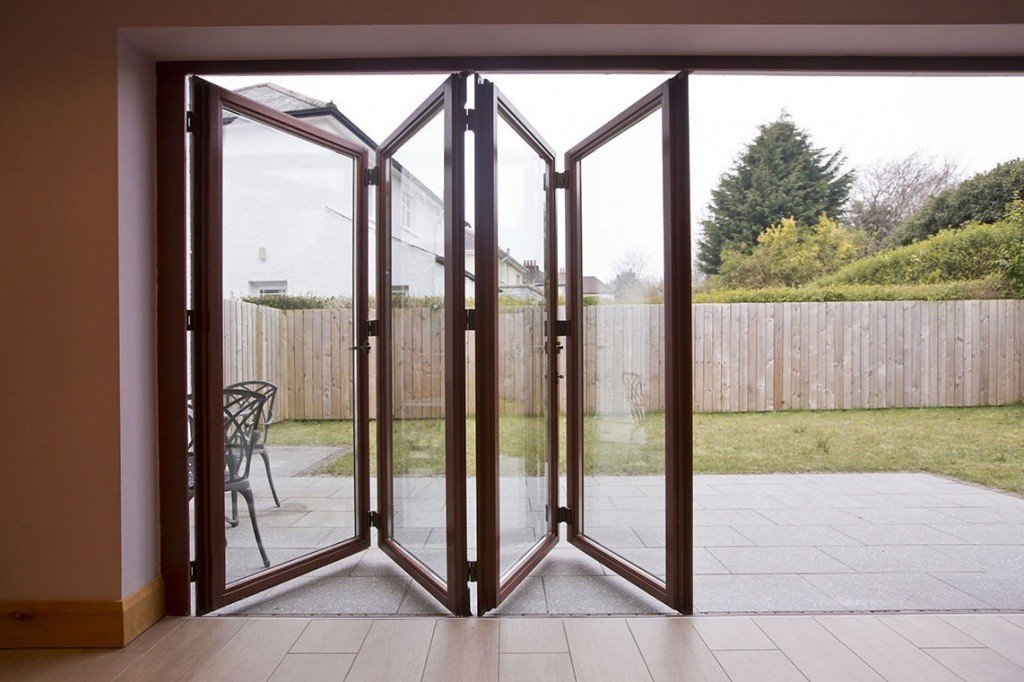

Окна гармошки.jpgЕще один интересный вариант остекления оконных и дверных проемов — окна-гармошки. Он не получил такого широкого распространения как поворотно-откидные или раздвижные механизмы, но выглядит такое остекление очень оригинально. Да и в плане компактности окна-гармошки способны составить достойную конкуренцию. В открытом состоянии они превращаются в компактную «стопку» створок. При этом проем будет абсолютно свободным, без импостов и прочих вспомогательных конструкций. Именно «чистота» проема и компактность в сложенном состоянии считаются основными преимуществами окон-гармошек. Такая система отлично подойдет как для остекления балкона, лоджии, террасы, так и при оформлении входного проема.
Конструктивное исполнение окон-гармошек сложнее, чем у традиционных поворотно-откидных. Однако перекрытие проема таким остеклением обеспечивает герметичность с соответствующими антишумовыми и теплосберегающими характеристиками. Достигается это за счет высококачественной фурнитуры для штульпового соединения створок.

Окно-гармошка, обычно, состоит из двух типов створок — активные и пассивные. Первичное управляющее воздействие приходится на активные створки. А те, в свою очередь, передают их на пассивные. В каждом отдельном случае может быть предусмотрена разная комбинация активных и пассивных створок. Простейший вариант — складывание всего остекления в одну гармошку. Можно конструкцию запроектировать так, чтобы она складывалась от середины в две стороны. При этом некоторые из створок могут быть выполнены в поворотно-откидномисполнении. То есть при необходимости можно полностью распахнуть или открыть на проветривание определенные части остекления. То есть возможностей учесть пожелания заказчиков существует масса.

Основная проблема при изготовлении и монтаже окон-гармошек — надлежащая герметичность конструкции. Достигается она за счет тщательных замеров, квалифицированного проектирования и монтажа с соблюдением всех требований. Отсутствие перекосов рамы дает гарантию того, что в холодное время года через щели не будет неприятных сквозняков и утечек теплого воздуха, а летом пыль не будет попадать в помещение. Поэтому важно при заказе такого остекления пользоваться услугами только опытных исполнителей, работа которых в дальнейшем не вызовет нареканий.
