Что такое буронабивные сваи ТИСЭ?

  • R =
  • Цена -

Среди массы всевозможных вариантов реализации работ так называемого «нулевого строительного цикла», для небольших зданий и сооружений (дач, коттеджей, хозпостроек) многие специалисты рекомендуют делать выбор в пользу столбчатых или свайных фундаментов. Такое решение позволит сократить затраты на заливку фундамента, минимизировать время на реализацию этого этапа. Однако использование традиционных свай или столбов не будет в полной мере эффективным на проблемных грунтах – пучинистых, со значительным промерзанием. На практике часто можно наблюдать ситуацию, когда грунт начинает «выталкивать» сваи вверх. А это влечет за собой нарушение целостности и разрушению всех наружных конструкций.

История появления фундамента ТИСЭ.


Для того чтобы повысить надежность и эффективность столбчатого фундамента, в середине 90-х годов ХХ века Яковлевым Р.Н. была предложена принципиально новая технология заливки свай для фундамента – ТИСЭ. Ее эффективность была подтверждена строителями-практиками и в 1997 году автор даже получил Золотую медаль ВВЦ.

                              ЭкоДом на буронабивных сваях Тисе
Суть ТИСЭ.


Символы ТИСЭ - это аббревиатура, которая расшифровывается достаточно замысловато

«Технология Индивидуального Строительства и Экологии». И такое название она получила неспроста.

Применение этой технологии без дополнительных сложностей дает возможность получить действительно ЭкоДом, который не наносит вреда окружающей среде не только в процессе текущей эксплуатации, но и безопасен на всех этапах его возведения. Ведь вмешательство в существующую на участке застройки экосистему минимальное. Почему это именно так, станет понятно после ознакомления с приведенным материалом.

Итак, в отличие от обычных опор для фундамента, сваи ТИСЭ имеют расширение в нижней столбовой части. Его диаметр, обычно, колеблется в пределах 40-60 см. С помощью этого расширения удается надежно зафиксировать сваю в нужном положении. Для того чтобы связать нижнюю крупногабаритную часть и тело сваи используют армирование. Без него грунтовые нагрузки могут разделить сваю на две отдельные части.

Также особенностью, присущей ТИСЭ считается ростверк, приподнятый над нулевой отметкой. Обычно величина зазора составляет от 10 см до полуметра. Ростверк ставят, чтобы связать весь фундамент в единую монолитную конструкцию, он способствует более равномерному распределению нагрузок. А отсутствие контакта с грунтом дает возможность ослабить выталкивающие силы грунта, давящие на фундамент.

Заливка фундамента.

Стартуют работы по монтажу такого фундамента как и во всех аналогичных случаях – с разметки. На этом этапе важно точно рассчитать величину будущих нагрузок и правильно разместить опоры. Хотя если в планах собрать модульный дом, то к процедуре проектирования предъявляются не такие жесткие требования, как в случае с каменным строительством.



К сведению.jpgКСТАТИ: В многоэтажном жилищном строительстве ТИСЭ для заливки фундамента использовать настоятельно не рекомендуют. Так трехэтажный кирпичный дом он выдержит, а вот выше последствия могут быть труднопрогнозируемыми.




Для сборки фундамента ТИСЭ не понадобится никакого особенного инструмента или спецтехники кроме бура ТИСЭ-ф.


буронабивные сваи и бур тисе

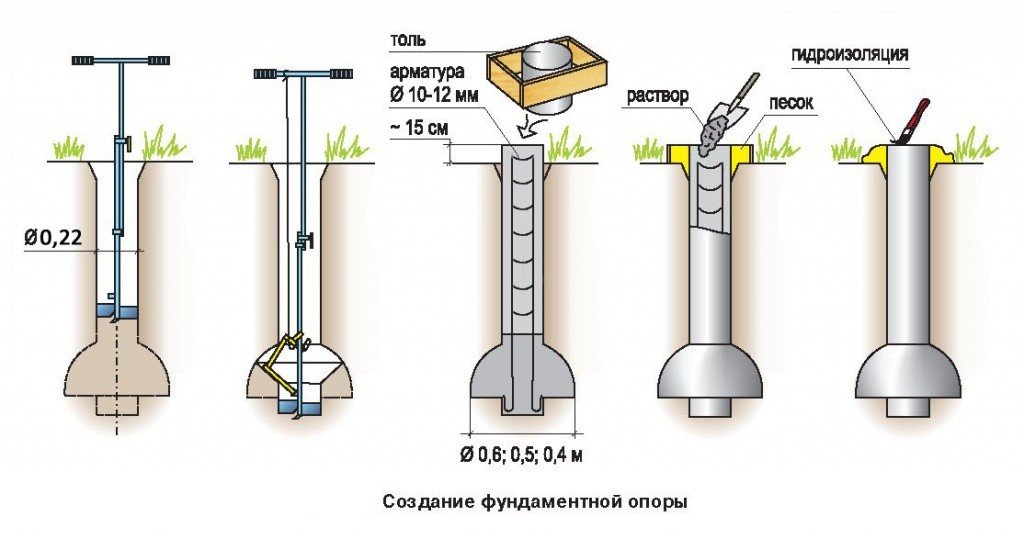

Конструктивно этот агрегат состоит из основной и удлиняющей штанги, рукоятки в верхней ее части, грунтоприемника и резцов в нижней части. Также на бур в нижней его части навешивается ручной откидной плуг, с помощью которого в грунте и выбирается сферообразная полость под расширение сваи. Это укрупненное описание конструкции. В современных бурах есть целый набор мелких усовершенствований, позволяющих облегчить работу с инструментом. Длина основной секции штанги составляет 1,1 м. Поэтому при буровых работах на глубину до метра удлинитель не нужен. В случае выполнения бурения скважин под сваи в регионах, для которых характерна значительная глубина промерзания, размер скважины может быть увеличен с помощью удлинителя до 2 м.

Сначала буром выбирается основная часть тела скважины. Обычно это делают ниже отметки промерзания. Затем отпускают плуг и с его помощью выбирают полость нужного размера.
После окончания бурения реализуется армирование скважины. Обычно для этих целей используется арматура с диаметрами порядка 10-12 мм. Для того чтобы надежнее связать широкую часть сваи с основным столбом, прутья сгибают буквой «П» и горизонтальной перекладиной опускают вниз. Вверху свободные прутья связывают проволокой. Количество прутьев а свае определяется ее размерами.



Сваи + Бур Тисе


Заливку лучше осуществлять максимально быстро после окончания бурения и армирования. Особенно это актуально для непрочных грунтов и мест с близкими грунтовыми водами. В первом случае продолжительный простой пустой скважины может закончиться ее обрушением. Во втором случае грунтовые воды могут заполнить скважину и потом обрушить ее стенки. При заливе скважины грунтовыми водами, перед подачей раствора их надо обязательно откачать.

Процесс заливки складывается из трех этапов. Сначала заливается расширение. Затем по стенкам скважины выкладывается гидроизолирующая рубашка и заливается столб сваи. Финальным этапом считается заливка ростверка. Его также армируют. Геометрические характеристики ростверка определяются характеристиками стен – каркасный дом или из кирпича, ширина стены и прочие. Обычно ширину ростверка заливают такой же, как и у стен.

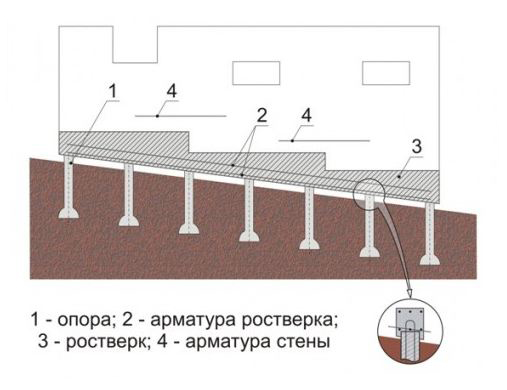

Заливка ростверка выполняется с применением разборной дощатой опалубки. В случае если участок, где ведется строительство, имеет рельефные особенности, то ростверк делают не ровным, а ступенчатым.
фундамент для уклонов

Преимущества фундамента Тисе.

Сегодня каркасные дома в Беларуси все чаще и чаще проектируют именно на фундаментах ТИСЭ. Объясняется это длинным списком преимуществ, характерных для данной технологии. Среди них основными считаются:

  1. Малые сроки монтажа.

  2. Минимальный объем подготовительных работ на участке. Соответственно не происходит нарушения экосистемы.

  3. Устойчивость фундамента на проблемных грунтах.

  4. Возможность приостановки проведения работ (что исключено при заливке, например, ленточного фундамента).

  5. Экономное расходование материалов. Иногда экономия может составить до 50% по сравнению с более традиционными аналогами.


Важно. При всей кажущейся простоте, лучше доверить монтаж фундамента ТИСЭ профессиональным исполнителям. Ведь даже небольшие отклонения от технологии, погрешности в проектировании могут привести к серьезным проблемам в ближайшем будущем.
