2. Усиленный каркас из LVL бруса имеет прочностные свойства соответствующие металлической двутавровой балке аналогичного сечения. Поэтому мы можем создавать просторные помещения без применения колон до 13 м.п.

3. Антисептирование бруса (БИО-ЗАЩИТА) происходит путем полного погружения в специальную ванную с подогретым антисептиком. Антисептирование происходит после зарезки всех элементов каркаса в нужные размеры до сборки панелей дома. Это позволяет уберечь древесину от грибков и вредителей (насекомых) на долгие десятилетия, до 35 лет. Пропитка является безвредной для человека.

В качестве отдельной опции возможно автоклавное антисептирование древесины (сосна). Благодаря этому дерево приобретёт прочность и долговечность сравнимую с сибирской лиственницей.

4. Особое внимание уделяется торцам конструкции бруса: они в обязательном порядке дополнительно обрабатываются специальным защитным составом, препятствующим проникновению влаги в древесину. Благодаря этому мы защищаем дерево от геометрических изменений, вызванных естественными колебаниями влажности окружающей среды.

5. Для сборки панелей будущего дома используется усиленный крепеж — оцинкованные саморезы сечения 5*100, 6*120/160/200, шурупы с шестигранной головкой DIN 571 (глухари) М10, М12, усиленные шайбы DIN 440, оцинкованные усиленные уголки и др.

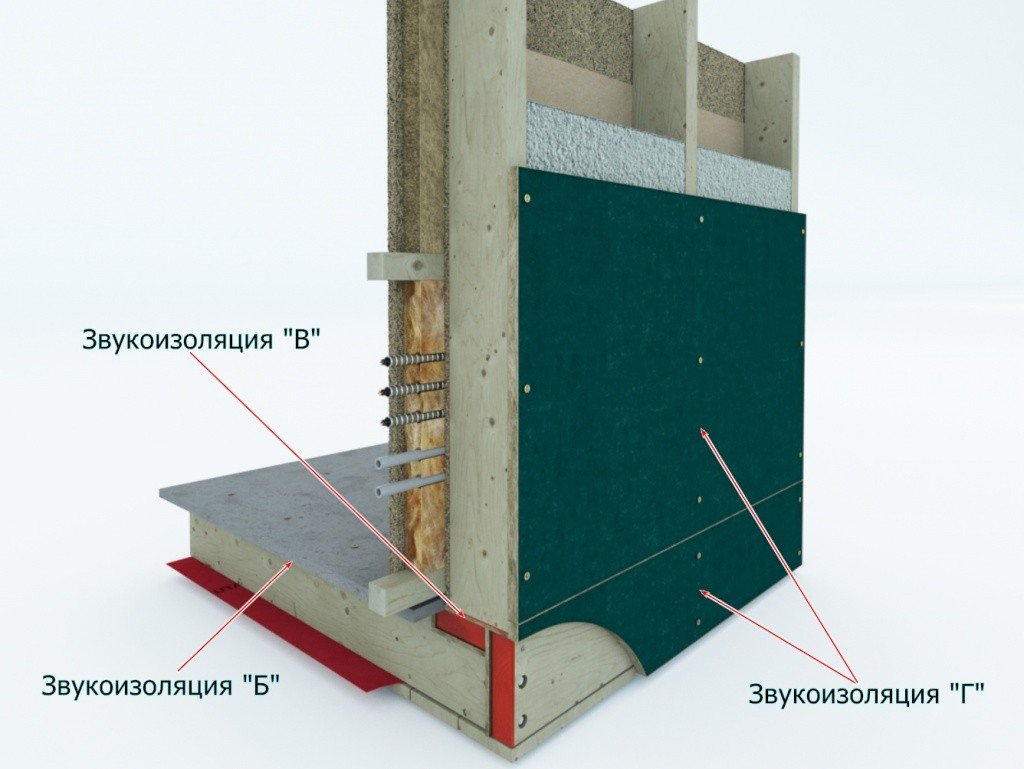

6. В ЭкоДомах предусмотрена многоуровневая звукоизоляция от распространения ударного шума:

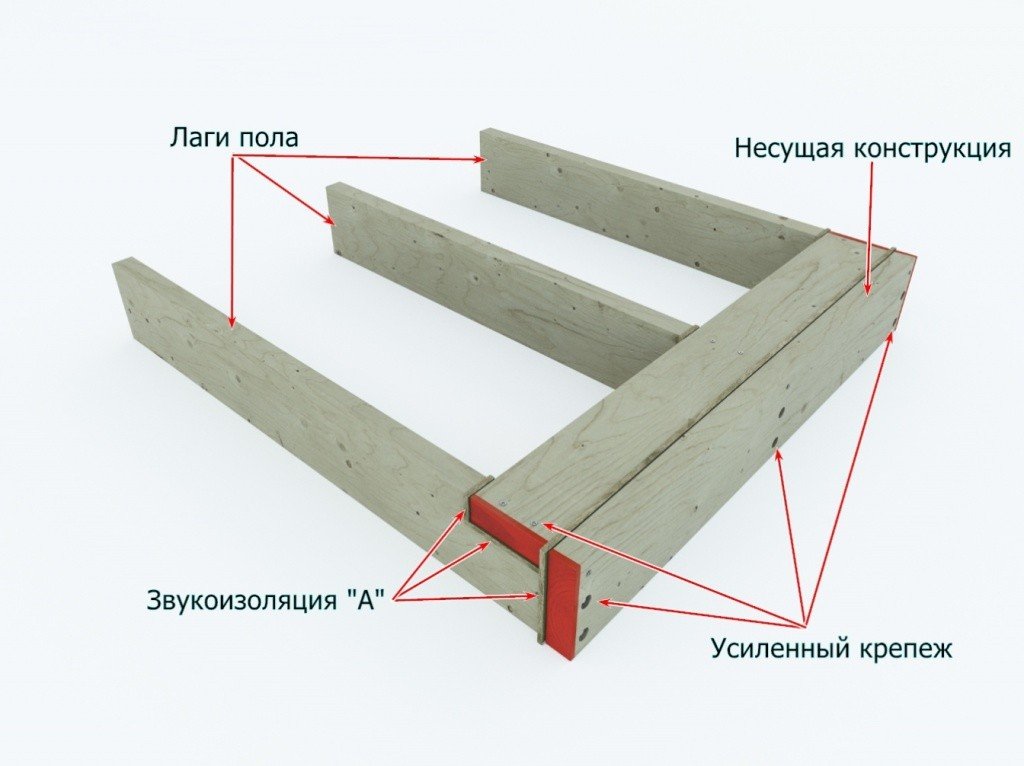

а) в платформе пола и перекрытиях — в местах соединения лаг пола с несущей конструкцией;

• б) в перекрытиях и платформе пола — между ЦСП и лагами пола;

• в) между конструкционными панелями здания — всеми, включая межкомнатные стены, что дополнительно исключает возможность продувания в местах стыковки панелей. Нестрашны любые сезонные деформации древесины;

• г) сплошная зашивка всего контура здания МДВП Isoplaat 25 мм обеспечивает великолепную теплозащиту и звукоизоляцию здания от наружных шумов и вибраций. Стыковка швов происходит на плоскости бруса, что дополнительно исключает продувание стен и обеспечивает лучшую теплозащиту;

• д) подложка под ламинат/паркетную доску из натурального материала Isotex, дополнительно поглощающего 22 dB ударного шума и обеспечивающего дополнительную теплозащиту.

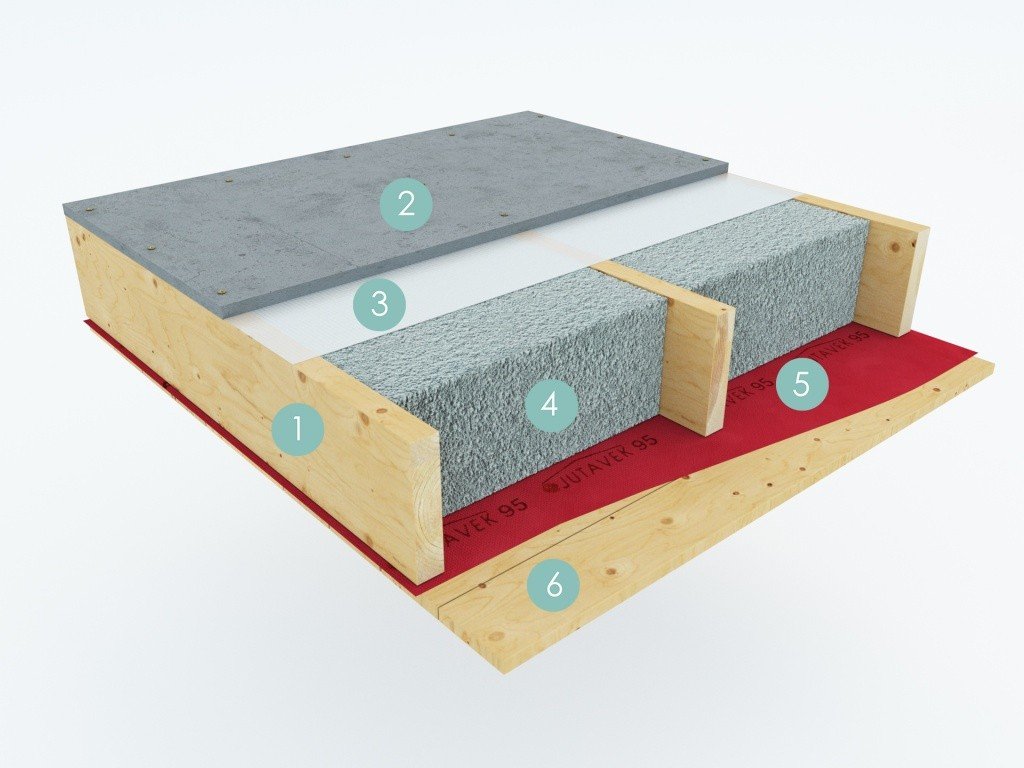

7. Платформа пола. Теплопотери через пол составляют примерно 10–15%. Это во многом зависит от типа фундамента т. к. чем теплее основание дома, тем меньше теплопотери.

Важно помнить: деревянный пол должен иметь запас прочности на прогибы!

В зависимости от назначения помещений, требования по нагрузке бываю разные. Исходя из расстояния безопорного перекрытия, можно использовать конструкции разных сечений. В базовой комплектации мы используем сечение бруса 50*240 мм. Это позволяет получить хороший коэффициент теплового сопротивления конструкции (R=5,40 м²∙°С/Вт) благодаря утеплению Эковатой и отличную прочность и жесткость — благодаря черновому покрытию пола ЦСП 24 мм (добавляет тепловую массу дому).

8.1. Внешние стены. Теплопотери через стены составляют примерно 20–30%. Однако, все зависит от степени их утепления. В ЭкоДомах базовой комплектации мы используем сечение бруса 50*200 мм, что позволяет получить коэффициент теплового сопротивления конструкции — R=4,80 м²∙°С/Вт (соответствует требованиям Евросоюза). В такие стены легко спрятать все инженерные сети и комму

1. Силовой каркас из строганного бруса технической сушки 50*200мм.

2. Ветрозащитная плита ISOPLAAT 25мм.

3. Целлюлозный утеплитель Грин Палп - 200мм.

4. Крафт-бумага.

5. Фибролитовая плита Green Board GB600-25мм.

Фибролитовая плита Green Board используемая внутри помещения на 40% состоит из портландцемента, что позволяет каркасному дому иметь тепловую массу. Отсутствие в стенах влагозащитных пленок и тщательно подобранное сочетание всех материалов на основе дерева, позволяет нам получить паропроницаемый, дышащий дом, с естественным воздухообменом и вентиляцией. В таком доме легко дышать, отличный микроклимат, оптимальная для человека влажность воздуха 40–60%. Минимальная высота потолка 2,7 м, рекомендуемая 3 м — больший объем воздуха в помещениях, лучший воздухообмен. Каждая стена усилена раскосами, что обеспечивает великолепную жесткость конструкции.

8.2. Внешние стены с дополнительным контуром утеплителя — минимальное используемое сечение бруса 50*150 мм с дополнительным слоем горизонтальной обрешетки 50*50 мм, что позволяет получить коэффициент теплового сопротивления конструкции — R=4,96 м²∙°С/Вт, который соответствует требованиям Евросоюза. В дополнительный контур утепления легко монтируются все инженерные сети и коммуникации. Места с сетями утепляются негорючей каменной ватой 50 мм, остальные полости утепляются льняными плитами AKOTERM FLAX, 50 мм, которые являются природным антисептиком чистящими воздух естественным образом. Фибролитовая плита Green Board используется дважды, с разной толщиной — 25 мм в качестве черновой отделки стен (см. рис.п.9) и 14 мм внутри по каркасу (см. рис.п.5), что оберегает наш дом от распространения огня в случае замыкания проводки.

1. Силовой каркас из строганного бруса технической сушки 50*150мм.

2. Ветрозащитная плита - ISOPLAAT 25мм.

3. Целлюлозный утеплитель Грин Палп - 150мм.

4. Крафт-бумага.

5. Фибролитовая плита Green Board GB600-14мм.

6. Обрешетка 50*50мм, хвоя.

7. Льняные теплоизоляционные плиты - AKOTERM FLAX, 50мм.

8. Каменная вата 50мм, в местах прокладки сетей.

9. Фибролитовая плита Green Board GB600-25мм.

9. Межкомнатные перегородки и несущие стены. Толщина межкомнатных стен зависит от воспринимаемых на них нагрузок и колеблется в пределах 50*100/150/200 мм. В межкомнатные стены легко спрятать все инженерные сети и коммуникации. В качестве альтернативы можно использовать утеплитель изо льна, который является природным антисептиком. Фибролитовые плиты Green Board используются с обеих сторон стены, что дополнительно добавляет тепловую массу и улучшает общую звукоизоляцию дома.

1. Силовой каркас из строганного бруса технической сушки 50*100мм.

2. Фибролитовая плита Green Board GB1050-10мм.

3. Целлюлозный утеплитель Грин Палп - 100мм.

4. Фибролитовая плита Green Board GB1050-10мм.

10. Межэтажное перекрытие используется для разделения первого и второго этажа здания. В зависимости от назначения помещений, требования по нагрузкам бывают разные. Исходя из расстояний безопорного перекрытия, можно использовать конструкции разных сечений. Перекрытие должно иметь запас прочности на прогибы. В базовой комплектации мы используем сечение бруса 50*240 мм, черновое покрытие пола из ЦСП толщиной 24 мм, добавляющее дому тепловую массу, прочность и жесткость.

1. Силовой каркас из строганного бруса технической сушки 50*240мм.

2. Цементно-стружечная плита 24мм.

3. Целлюлозный утеплитель Грин Палп - 200мм.

4. Пароизоляционная пленка.

5. Фибролитовая плита Green Board GB1050-10мм.

11. Утепленная кровля. Теплопотери через кровлю составляют примерно 20–35% — зависит от толщины утепления. В базовой комплектации ЭкоДомов мы используем сечение бруса 50*240 мм, что позволяет получить хороший коэффициент теплового сопротивления конструкции — R=5,54 м²∙°С/Вт. При необходимости можно сделать эксплуатируемую кровлю и/или добавить европейский коэффициент теплосопротивления, превышающий значение R=6,00 м²∙°С/Вт. Для этого применяется дополнительный контур утепления (см. стены) или увеличивается сечение бруса до 300/360/400 мм.

1. Силовой каркас из строганного бруса технической сушки 50*240мм.

2. Ветрозащитная кровельная плита ISOPLAAT 25мм (шип-паз).

3. Целлюлозный утеплитель Грин Палп - 240мм.

4. Пароизоляционная пленка.

5. Фибролитовая плита Green Board GB1050-10мм.

12. В ЭкоДомах мы используем один из лучших натуральных утеплителей — Эковата. Ее основным материалом является дерево (целлюлоза). В состав Эковаты входят антисептики и антипирены, которые уберегают ее от грибков, насекомых и горения. Этот утеплитель хорош тем, что не переувлажняется (влажность не превышает 16%), что позволяет ему качественно сберегать тепло в доме в любую пору года. В Скандинавских странах Эковата считается одним их лучших и дорогих утеплителей. В стены и перегородки целлюлозный утеплитель задувается под давлением специальными машинами. Благодаря этому забиваются даже самые мелкие щели и исключаются любые неутепленные полости и мостики холода. Эковата с правильной фракцией не дает усадку. Мы используем исключительно сертифицированную продукцию с европейским сертификатом качества от компании Грин Палп.

Наружные отделочные работы.

1. Навес — конструкция, предназначенная для укрытия от солнца или дождя мест отдыха над террасами, над крыльцом входа в дом или мест парковки автомобилей. Как правило, кровельное покрытие навеса не отличается от основного покрытия и является продолжением имеющейся крыши. Но, возможно устройство кровельного покрытия навесов и из других материалов: например, поликарбонатом (пропускает солнечный свет). Сплошные крытые навесы обычно подшиваются специальной доской (планкеном) из сосны или лиственницы на видимый или скрытый крепеж.

2. Пергола — конструкция, предназначенная для рассеивания солнечного света в местах отдыха, как правило, над террасами. Помимо практичной функции — играет декоративную роль во внешней отделке здания.

3. Терраса является местом отдыха на свежем воздухе. Выход на террасу из дома совмещается с большими оконными порталами и системами откатных дверей Patio, Patio Life, гармошками. Терраса покрывается палубной доской из лиственницы (возможны другие варианты) на скрытый крепеже Гвоздек Twin Mini. Каркас террасы рекомендуем делать из бруса сечением 50*240 мм, для уменьшения прогибов и увеличения жесткости конструкции.

4. Декоративные элементы — ограждения террас, перила, поручни, решетки для защиты от солнца и ветра, ставни, откатные ролл-ставни, маркизы и мн. другое. Все эти части внешней отделки являются не только украшением дома, но и выполняют практическое назначение. Наличие декоративных элементов зависит от архитектуры здания и от пожелания Клиента.

5. Лестницы изготавливаются из дерева (сосна) тщательно выкрашенного водозащитными красками и предварительно обработанного антисептиком. Ступени могут быть выполнены из сосны или лиственницы. На земле под лестницей обязательно заливается армированное бетонное основание, которое сберегает ступени от влаги и колебания грунта в межсезонье.

6. Вентилируемый фасад — может быть выполнен из любого материала: натурального или обожженного дерева, декоративных фибролитоцементных плит, клинкерного кирпича и любого другого материала, подходящего для вентилируемого фасада. Основанием для фасада является обрешетка из предварительно антисептированной хвои или долговечной лиственницы (рекомендуем), прикрепленная к каркасу дома усиленными оцинкованными саморезами 6*100 мм (способны выдерживать большие нагрузки и обеспечить долгий срок эксплуатации). Обрешетка перекрывает большинство мест стыковки плитного ветрозащитного материала (ISOPLAAT), дополнительно устраняя места возможного продувания стен и делая дом еще более защищенным и теплым.

В качестве деревянной отделки фасада рекомендуем использовать обожженную хвою или долговечную лиственницу. Такой фасад будет радовать долгие годы своей стабильностью и отсутствием необходимости ремонта (рекомендуем).

Инженерные сети

1. Электрика прокладывается скрытым образом, в каркасе пола, стен или в фальшстенах в специальном негорючем, пылезащищенном, металлическом гофрорукаве. Провода используется исключительно НГВГ (негорючие) с сечением по ГОСТу. Автоматика для электрощита Legrand (Чехия) или Eaton. Розетки и выключатели Legrand, или любой другой бренд по желанию Клиента. Заземление и молниезащита выполняются по всем требованиям СНИП и ТКП.

2. Водоснабжение прокладывается скрытым образом, путем закладывания в каркас пола, стен или фальшстен. Для этих целей мы используем один из лучших материалов: полипропилен WAVIN EKOPLASTIK (Чехия) или металлопласт TECE (Германия). Запорная арматура GIACOMINI (Италия). Ввод воды в дом осуществляется в специальном утепленном коробе, вкопанном на глубину промерзания 1,5 м, что минимизирует вероятность замерзания трубы в зимний период.

3. Канализация прокладывается скрытым образом, путем закладывания в каркас пола или стен. Используем зарекомендовавшие себя во всем мире материалы немецкой компании OSTENDORF (Германия). В многоэтажном доме рекомендуем использовать бесшумные материалы OSTENDORF Skolan DB.

4. Отопление — используем шитый полиэтилен KAN-therm (Польша) или металлопласт TECE (Германия) согласно проекта или по желанию Клиента.
